Opis instalacji elektrycznej dla ogrzewania akumulacyjnego
ZASILANIE PIECÓW AKUMULACYJNYCH
Piece akumulacyjne zasilane są napięciem 400V w czasie II taryfy włączanej zegarem sterującym poprzez stycznik w godzinach 13-15 oraz 22-6. Piec akumulacyjny przystosowany jest do poboru energii tylko przez 10 godzin. Każdy ogrzewacz powinien posiadać oddzielne zabezpieczenie. Przekrój przewodów i zabezpieczenie danego obwodu w zależności od mocy ogrzewacza.
TERMOSTAT POKOJOWY
Termostat pokojowy musi być zasilany napięciem 230V niezależnym od zmian taryfy czyli przez 24 godziny na dobę, ponieważ uruchamia on dmuchawę w ogrzewaczu (dotyczy pieców dynamicznych).Termostat nie powinien być umieszczany w miejscu w którym byłby narażony na działanie promieni słonecznych lub innego źródła ciepła, a także w takich gdzie jest utrudniona cyrkulacja powietrza np. za firankami i zasłonami. Termostat montujemy na wysokości 1,6m najlepiej naprzeciw ogrzewacza co zapewni dobry rozkład temperatury w całym pomieszczeniu. Przekrój przewodu 3 x 1,5mm2
CO Z INSTALACJĄ ELEKTRYCZNĄ
Przed zainstalowaniem pieców trzeba zamówić w zakładzie energetycznym odpowiednią moc przyłączeniową , czyli zsumować moc wszystkich odbiorników prądu (oświetlenie, lodówki, pralki, zmywarki, sprzętu RTV, podgrzewacze wody oraz pieców akumulacyjnych). Należy też wystąpić o zgodę na rozliczenie zużycia prądu według drugiej tańszej taryfy i zainstalowanie licznika dwutaryfowego. Tylko wtedy korzystanie z pieców akumulacyjnych ma sens.
W domu należy wykonać odpowiednią instalację elektryczną - do zasilania grzałek pieców akumulacyjnych trzeba zastosować przewody o średnicy minimum 2,5 mm2. Pamiętajmy, że każdy piec powinien mieć oddzielny obwód zasilający i zabezpieczenie prądowe w skrzynce bezpiecznikowej. Najczęściej piece dynamiczne wymagają instalacji trójfazowej, a statyczne - jednofazowej.
GDZIE USTAWIĆ PIEC
Planując montaż pieca, należy przestrzegać następujących zasad:
Nie powinno się ograniczać swobodnego wypływu powietrza z urządzenia, na przykład przez firanki lub zbyt bliskie ustawienie mebli, bo w ten sposób zmniejsza się wydajność urządzenia. Może nawet dojść do jego przegrzania, zadziałania zabezpieczeń termicznych i wyłączenia.Zalecane odległości dotyczące usytuowania pieca podawane są przez producentów w instrukcji montażu.
Można go ustawić na dywanie lub wykładzinie pod warunkiem, że włosy tych wykładzin są krótkie i piec się w nich nie zapada. W przeciwnym razie pod piecem powinno się ułożyć na przykład metalową płytę podłogową, która dodatkowo zabezpieczy wykładzinę przed przebarwieniem i odkształceniem pod wpływem ciężaru pieca.
DYNAMICZNY CZY STATYCZNY
W sytuacji kiedy jednocześnie zależy nam na komforcie cieplnym i chcemy mieć wpływ na ilość zużywanego prądu przez obniżenie temperatury w pomieszczeniu - na przykład w nocy lub gdy domownicy wychodzą z domu - warto wybrać piece dynamiczne. Z kolei piece statyczne z powodzeniem sprawdzą się w tych pomieszczeniach, w których nie zależy nam na regulacji temperatury, a chcemy jedynie uzyskać stałą temperaturę w pomieszczeniu i istotna jest dla nas ich znacznie niższa cena zakupu niż pieców dynamicznych.
KTÓRY DO SYPIALNI, A KTÓRY DO SALONU
Standardowo piece mają głębokości 25 cm , ale na przykład do salonu, gdzie szczególnie zależy nam na estetyce wnętrza, lub do małej sypialni można wybrać piec płaski o głębokości 18 cm ( są takie, które mają zaledwie 13 cm).Większość ogrzewaczy to urządzenia stojące, choć niektóre modele można również powiesić na ścianie ( za pomocą specjalnej konsoli znajdującej się w komplecie z piecem). Dostępne są też ogrzewacze, które zmieszczą się pod parapetem nisko osadzonego okna, gdyż mają niewiele ponad 50 cm wysokości.
JAKA MOC
Piece akumulacyjne, aby ich eksploatacja była opłacalna, korzystają tylko z drugiej taryfy, nie mają więc dostępu do energii elektrycznej w dowolnej chwili.Dlatego powinny - w czasie gdy prąd jest tani, czyli osiem godzin w nocy i dwie w ciągu dnia - zgromadzić w rdzeniu akumulacyjnym tyle ciepła, aby starczyło go na całą dobę. Najlepiej zatem, aby moc pieca obliczył specjalista w punkcie sprzedaży.Każdy producent określa bowiem trochę inaczej sposób doboru.Najczęściej służą do tego tabele uwzględniające nie tylko wielkość i wysokość pomieszczeń, które mają być ogrzewane, ale również izolacyjność cieplną ścian zewnętrznych oraz rodzaj i liczbę okien.Zakłada się przy tym, że piec musi mieć taką moc, aby pokryć straty ciepła w pomieszczeniu, gdy temperatura na zewnątrz będzie na poziomie - 20 stopni.
STEROWANIE ( regulacja ładowania piecami )
Istnieją dwa systemy regulacji ładowania piecami. Pierwszy,tzw.ręczny, polega na przełączaniu przez użytkowników mocy ogrzewaczy w zależności od temperatury zewnętrznej. Drugi system , automatyczny, umożliwiający precyzyjne dopasowanie zużycia energii do potrzeb ogrzewanego pomieszczenia i to bez ingerencji użytkownika. Najnowsze systemy automatycznej regulacji, tzw.systemy inteligentne,składają się z sterownika centralnego do którego jest podłączony tzw.czujnik pogodowy, śledzący stale stan pogody i przekazujący informacje do sterownika centralnego.Sterownik analizuje przebieg pogody w ciągu doby i na jego podstawie przewiduje i ustala , w jakim stopniu mają być naładowane w ciągu nocy ogrzewacze akumulacyjne, aby w następnym dniu w ogrzewanych pomieszczeniach utrzymać wymaganą temperaturę i nie magazynować więcej energii niż to konieczne.Precyzyjne kontrolowane pobieranie energii z sieci oraz utrzymywanie stabilnej temperatury w ogrzewanych pomieszczeniach umożliwia znaczne oszczędności energii , a tym samym obniżenie kosztów eksploatacyjnych.

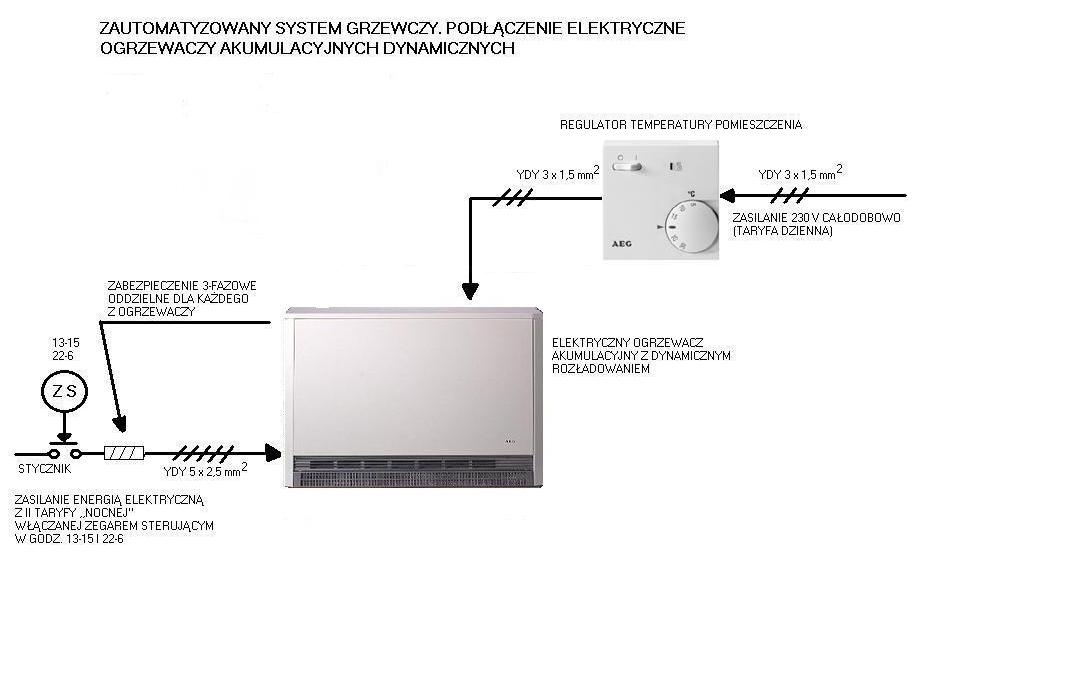

Zobacz schemat instalacji elektrycznej ( ster. inteligentne ) Zobacz schemat instalacji elektrycznej ( ster. ręczne )
Jak dobrać piec akumulacyjny?
Poniżej podajemy przybliżoną wydajność pieców akumulacyjnych dla pomieszczeń mieszkalnych o wysokości maksymalnie 2,7m2 obliczonych dla taryfy nocnej G12.
Moc pieca [kW] |
Powierzchnia ogrzewana (m²) | ||
A | B | C | |
Piece akumulacyjne statyczne | |||
0,78 | 2,00 | 2,75 | 4,10 |
1,60 | 4,10 | 5,70 | 8,30 |
2,30 | 6,00 | 8,20 | 11,70 |
3,10 | 8,00 | 11,00 | 16,00 |
Piece akumulacyjne dynamiczne wersja standard | |||
2,00 | 9,30 | 12,80 | 18,50 |
3,00 | 13,90 | 19,00 | 28,00 |
4,00 | 18,50 | 25,50 | 37,00 |
5,00 | 23,00 | 32,00 | 46,30 |
6,00 | 27,80 | 38,20 | 55,00 |
7,00 | 30,00 | 40,80 | 59,80 |
Piece akumulacyjne dynamiczne wersja płaska | |||
1,20 | 5,60 | 7,70 | 11,20 |
1,80 | 8,30 | 11,50 | 16,70 |
2,40 | 11,10 | 15,30 | 22,30 |
3,00 | 13,90 | 19,10 | 27,90 |
3,60 | 16,70 | 23,00 | 33,40 |
4,20 | 19,40 | 26,80 | 39,00 |
4,80 | 23,60 | 32,50 | 47,30 |
A - stare budownictwo, ściany zewnętrzne bez izolacji, nieogrzewane kondygnacje nad lub pod ogrzewanymi pomieszczeniami (K ścian ok. 1,2)
B - budownictwo lata 80-te, słaba izolacja ścian zewnętrznych, okna podwójne zespolone, przeciętna izolacja podłóg i stropów (K ścian ok. 0,7) - najczęściej spotykane w Polsce!
C - budownictwo typu kanadyjskiego, dobre izolacje zewnętrzne, okna zespolone, szyby z termoizolacją K ok. 1,1
(K ścian ok. 0,3)
